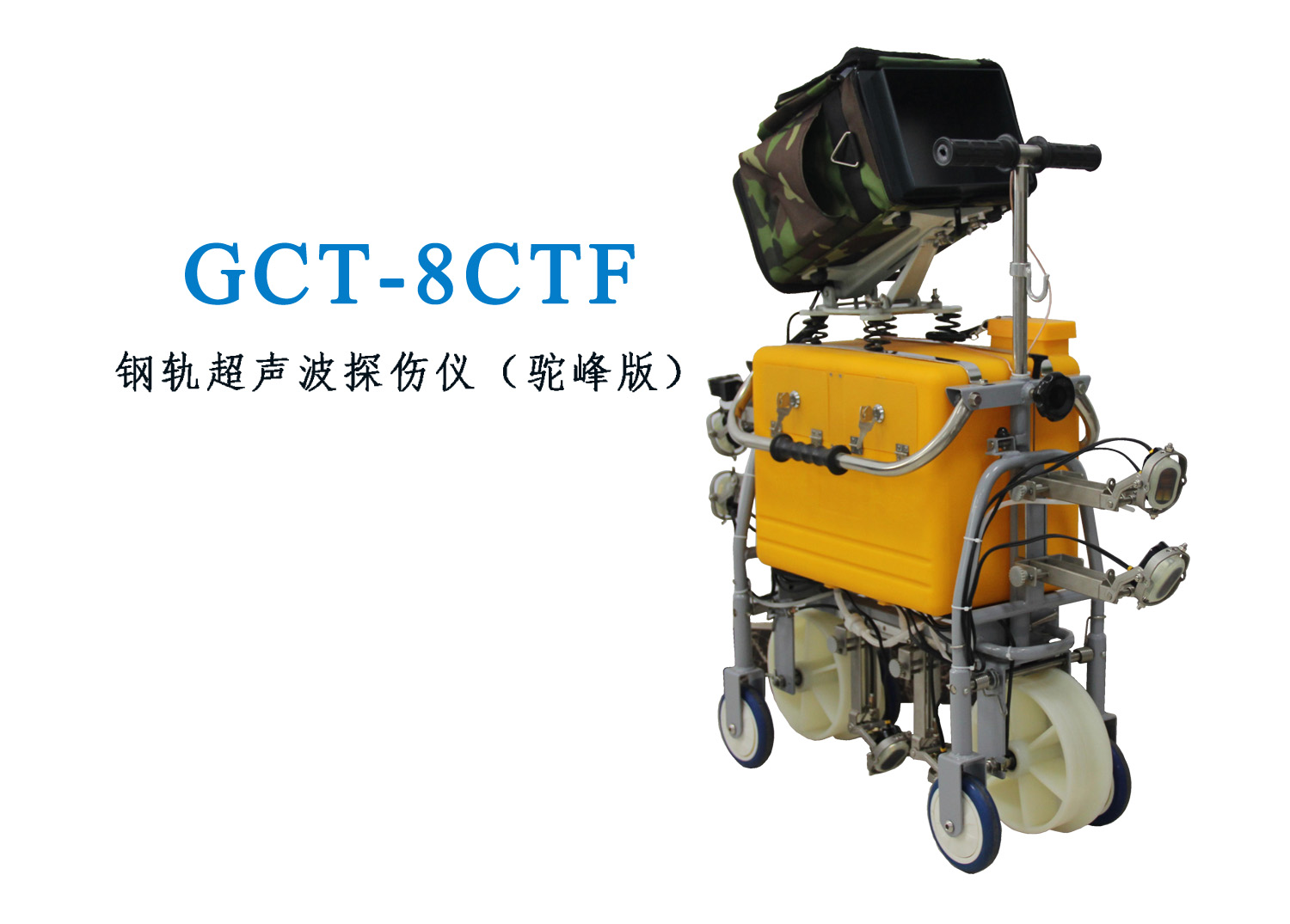

鋼軌探傷儀GCT-8C-TF

1概述

GCT-8C-TF鋼軌探傷儀是手推車式數字鋼軌超聲波探傷儀，該儀器執行TB/T 2340—2012《鋼軌超聲波探傷儀》標準，適用于探測43kg/m～75kg/m鋼軌母材中存在的各種缺陷。

1.1儀器特點

7個探測通道：包括0°通道一個，37°通道兩個（前37°、后37°），70°通道四個（后70°、前內70°、前外70°、后內70°）。

兩種顯示方式，即A型脈沖顯示和B型圖像顯示。

全程自動記錄探傷數據功能，包括作業信息、儀器參數等、B顯圖像等，可連續自動記錄并保存30天的探傷數據，也可人工手動存儲探傷數據。

配套計算機回放軟件，儀器記錄的探傷數據可以通過回放軟件進行播放和分析。

具有GPS衛星定位功能。

8.4寸彩色高亮度顯示屏，可以顯示2米以上的B型圖像，可以在各種環境中清晰顯示圖像，各個通道的A型脈沖和B型圖像用不同顏色分開，便于觀察。

該儀器配有40個按鍵，主要功能如靈敏度、報警開關、軌型選擇、導出文件、里程校對等，可一鍵操作，簡便快捷。

具有探頭草狀波積分值計算功能，通過此功能儀器可幫助探傷工監測發生故障或耦合不良的探頭，回放軟件可幫助分析員考核現場設定的靈敏度是否合適。

環境適應性好，可以在-35℃～45℃溫度環境下工作，全防水結構，可在雨中作業工作。

1.2主要技術參數

探測通道：7個通道；

探頭工作頻率：2MHz；

重復探測頻率：400Hz；

探測范圍：0～200mm（43kg/m和50kg/m鋼軌）0～250mm±5mm（60kg/m和75kg/m鋼軌）；

增益控制范圍：0～60dB，步進0.5dB；

動態范圍：≥16dB(抑制小)，2～6dB(抑制大)；

水平線性誤差：≤2%；

垂直線性誤差：≤15%；

衰減器誤差：每12dB不超過±1dB；

工作電壓：18V～26V；

額定功率：≤8W；

工作溫度：－35℃～45℃；

耦合劑容量：18L；

重量：25Kg（不含耦合劑）；
