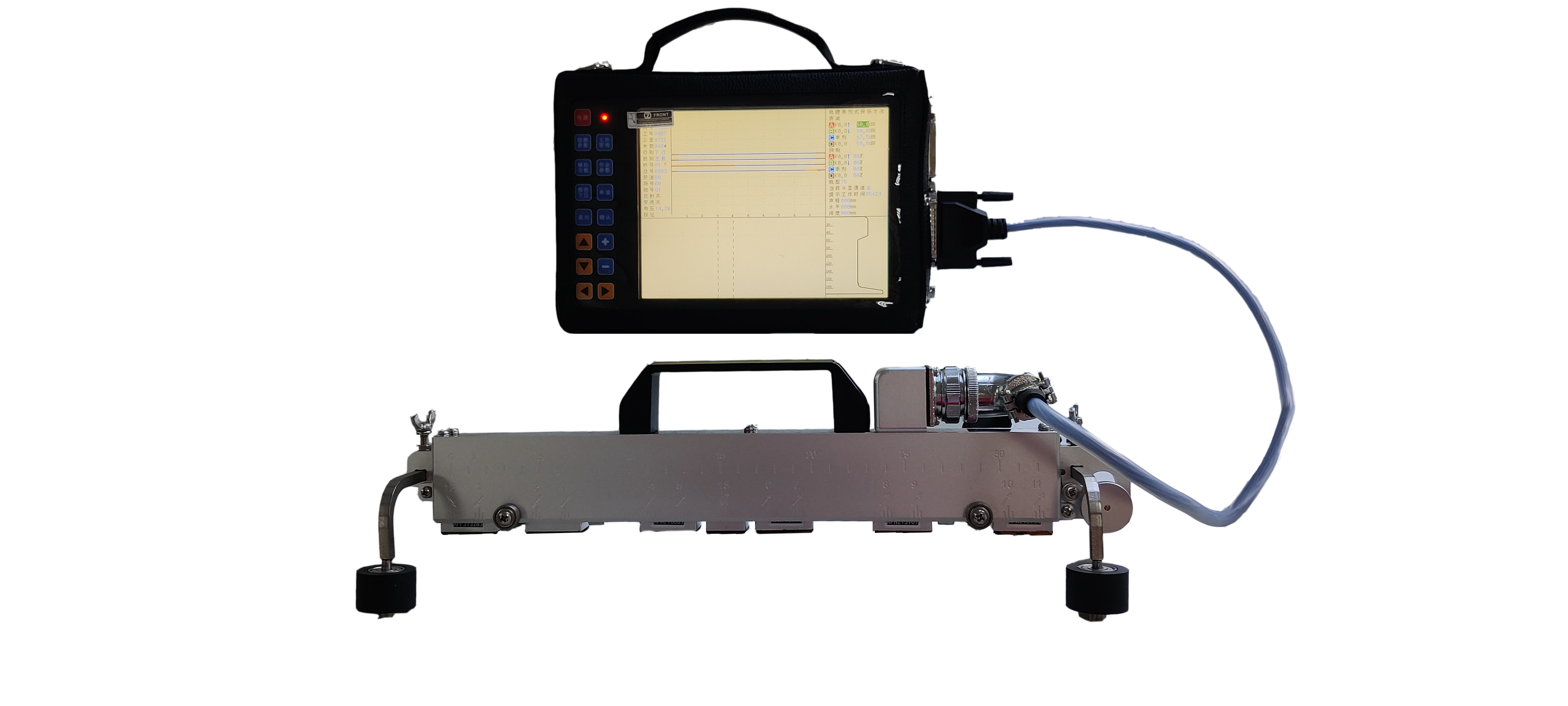

焊縫探傷儀HT-9D

產品介紹

產品概述：

HT-9D焊縫探傷儀是鋼軌焊縫超聲波探傷的專用儀器，執行TB／T 2658[1].21-2007《鋼軌焊縫作業標準》。適于探測43kg/m～75kg/m鋼軌。儀器采用集成串列式探頭陣列探測技術，實現了多種探傷方法集成，能夠快速對鋼軌焊縫及熱影響區進行全斷面檢測；A 型波形和B 型圖像同屏顯示，A、B型圖像互補，提高了缺陷檢出率；全程自動記錄探傷數據和作業流程；配套電腦回放軟件，具有回放、分析和統計功能。




儀器特點：

● 4通道同時工作，具備7種探傷方法；

● 集成串列式探頭，采有4發12收高速交叉驅動方式，重復探測頻率每秒180次，探頭在軌面快速推行，實現了鋼軌焊縫軌腰部位及其熱影響區的垂直、傾斜、水平和平面狀、體積狀等缺陷的綜合檢測；

● A顯波形和B顯圖像同時同屏分區顯示，A、B顯圖像互補，提高了缺陷檢出率；大屏幕、高亮度工業級彩色液晶顯示屏，性能可靠，便于觀察；

● 具有DAC曲線功能；整機可在-25℃～45℃環境溫度范圍正常工作；可供儀器在正常狀態下連續使用10小時；






技術參數：

● 通道數：發射通道4個，接收通道15個；

● 衰減總量：≥80dB，步進0.5dB；

● 衰減器衰減量誤差：在工作頻段內，每12 dB誤差不超過±l dB；

● 放大器帶寬：不小于1MHz～8MHz；

● 探測靈敏度余量：a) A通道（軌頭K2.5通道）：≥65dB；
            b) B通道（軌底角K2.5通道）：≥65dB；
            c) C通道（自定義Kx通道）：≥55dB；
            d) D通道（串列式探測）：≥40dB；

● 分辨力：≥26dB (2.5 MHz縱波)；

● 動態范圍：≥26dB；

● 垂直線性度誤差：≤4％；水平線性誤差：≤2％；

● 阻塞范圍：≤10mm；

● 采樣頻率：≥100MHz；；

● 電噪聲電平：≤10%；

● 發射脈沖幅度：≥150VP-P；

● 發射脈沖重復頻率：單通道模式：400 Hz±10%；串列式通道模式：180 Hz ±10%；

● 探測范圍：a) A通道（軌頭K2.5通道）：250±2mm；
        b) B通道（軌底角K2.5通道）：100±2mm；
        c) C通道（自定義Kx通道）：250±2mm（K0單收發）；
        d) D通道（串列式探測）：300±2mm（K0.8雙收發）；

● 報警閾值：反射式報警閾值：回波高于垂直滿幅度的50％報警；
        穿透式報警閾值：回波低于垂直滿幅度的30％報警；

● 工作電流：≤400mA。(亮度30%)：180 Hz ±10%；

● 電壓適應性：工作電壓范圍13.5V～18V；

● 工作環境溫度：－25℃～＋45℃；
